Geberit Duofix - Elemento de montaje para inodoro suspendido, 112 cm, cisterna de descarga empotrada Sigma 12 cm, para la instalación entre paredes laterales 111.355.00.5

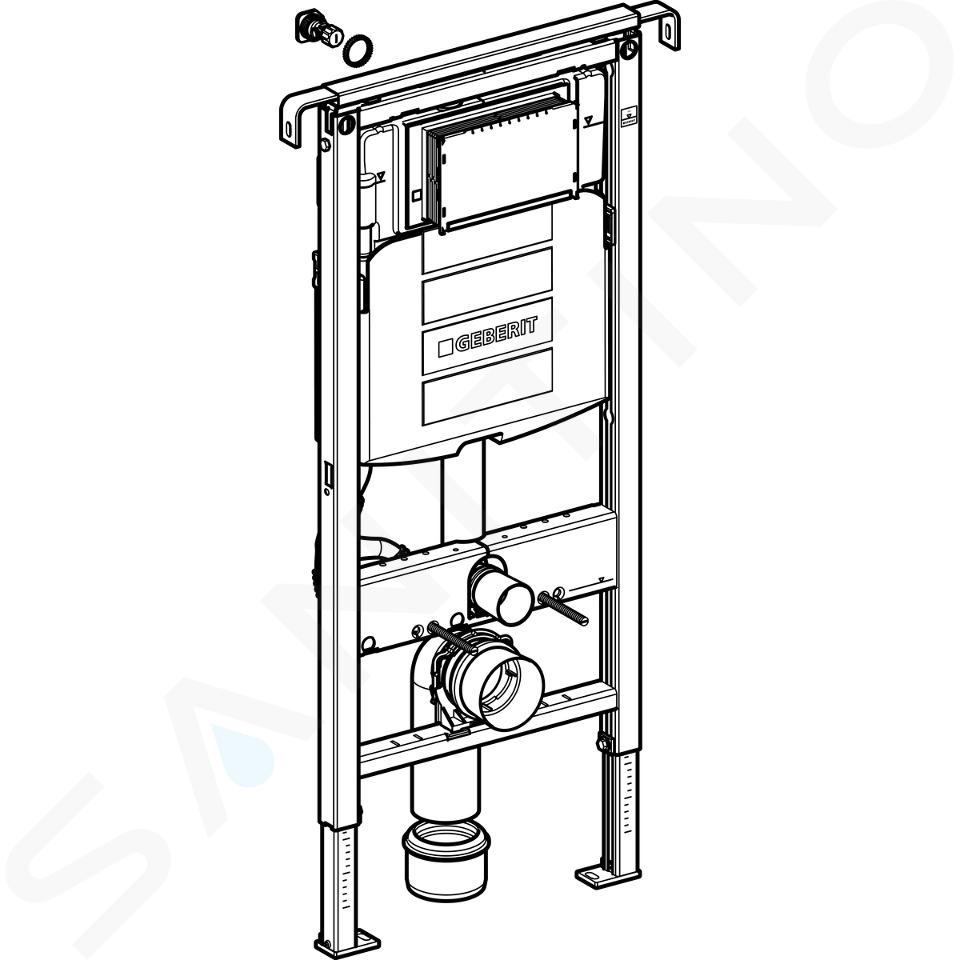

Elemento de montaje Duofix para inodoro suspendido con cisterna de descarga empotrada Sigma 12 cm, para la instalación entre paredes laterales

Especificaciones de montaje

Elemento de instalación para procesos secos diseñado para montarse entre dos paredes. Se apreciará su fijación lateral allí donde la pared trasera no sea suficientemente portante o donde la fijación a las paredes laterales sea técnicamente más fácil. Ideal para edificios de madera prefabricados o núcleos de apartamentos en bloques de apartamentos. El diseño del marco permite una fijación fácil y fiable entre dos paredes. Puede fijarse a prácticamente cualquier material de construcción, desde un panel a través de una pared de ladrillo (p. ej. ladrillo, ytong) o de madera hasta una viga de un tabique de cartón-yeso ligero (p. ej. Knauf o Rigips).

El elemento está anclado al suelo mediante dos soportes que se pueden extender de forma suave y que permiten ajustar individualmente la altura de la taza del inodoro. Las personas más altas, los ancianos y los discapacitados lo agradecerán especialmente a la hora de levantarse y sentarse. Los separadores horizontales extensibles garantizan una instalación fácil y fiable incluso en para anchuras distintas de las habitaciones. El desmontaje de las válvulas (llenado y vaciado) es fácil gracias a un orificio de servicio suficientemente grande oculto detrás del pulsador para WC. El recubrimiento y el revestimiento pueden fijarse directamente al marco del elemento y así no se reduce innecesariamente el espacio del inodoro. El diseño del elemento Duofix permite montarlo de forma que pueda ser retirado, por ejemplo, en caso de reconstrucción de las tuberías ascendentes en el pozo de la instalación. Duofix tiene todas las salidas para el desagüe, el agua y los objetos de equipamiento, lo que simplifica la instalación y reduce al mínimo los errores de conexión.

Finalidad de uso

• para estructuras realizadas con proceso en seco
• para montaje en módulos de instalación en habitaciones de altura parcial o altas
• para montaje en paredes de instalación a lo alto de la altura de la habitación
• para montaje en paredes del sistema Geberit Duofix de altura parcial o altas
• Para la instalación en espacios estrechos y nichos
• para inodoros suspendidos con dimensiones de conexión según la norma EN 33:2011

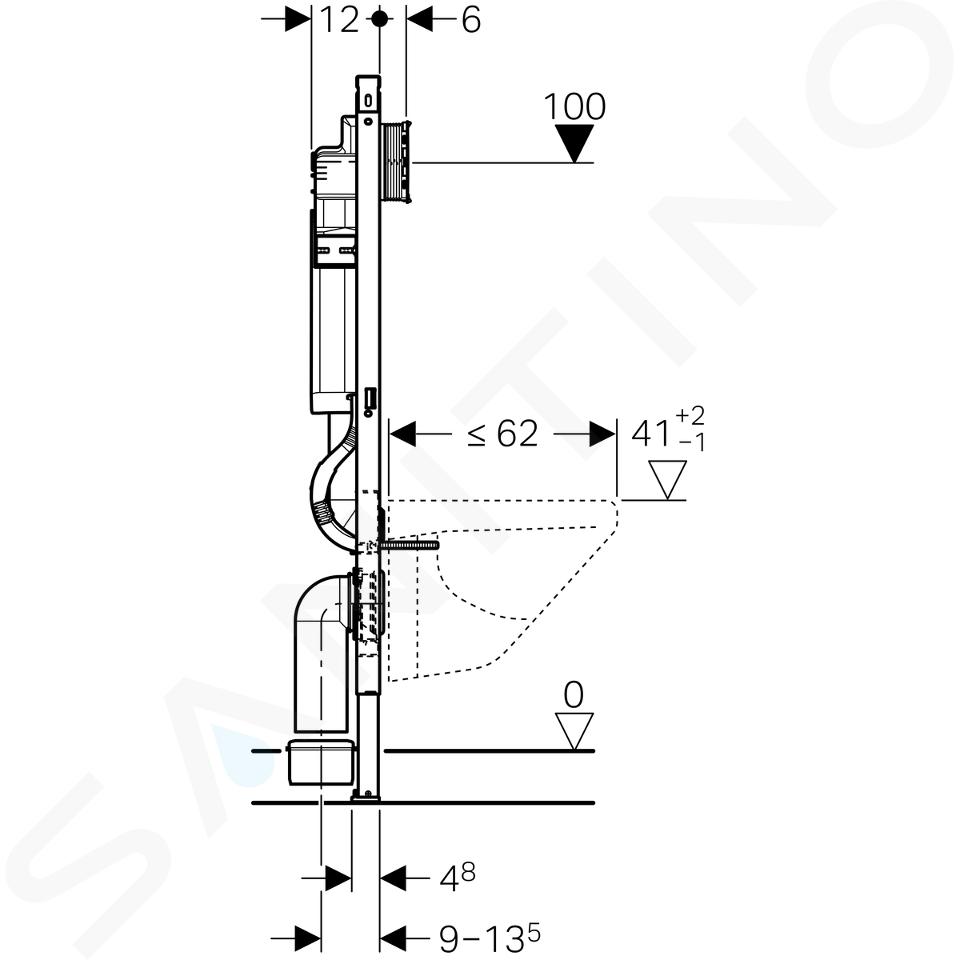

• para inodoros suspendidos con caño de hasta 62 cm
• para 1 volumen de descarga, descarga doble o descarga de Inicio/Parada
  para grosor de suelo 0–20 cm

Características

• marco autoportante con pintura en polvo aplicada

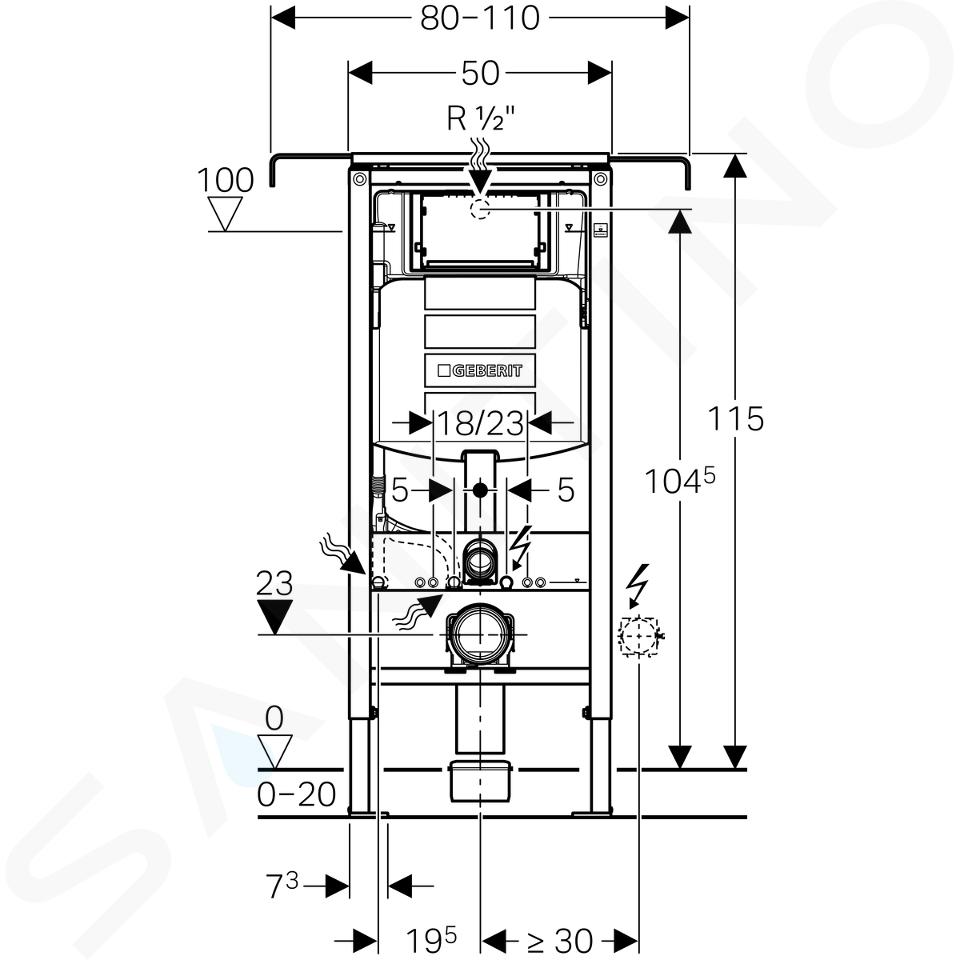

• ajustable a la anchura
• marco con orificios perforados de ø 9 mm para la fijación a estructuras de madera
• marco preparado para soportes de cerámica de inodoro con pequeña superficie de apoyo
• soportes galvanizados
• soportes ajustables 0-20 cm
• soportes con tratamiento antideslizante
• pedestales giratorios
• profundidad del pedestal adecuada para montaje en los perfiles UW 50 y UW 75 y en los perfiles del sistema Geberit Duofix
• codo de conexión para montaje sin herramientas en varias posiciones de profundidad, rango de ajuste 45 mm
• ajuste del codo de conexión insonorizado
• cisterna de descarga empotrada con pulsador frontal
• cisterna de descarga empotrada, aislada contra el rocío
• en el ajuste de fábrica, es posible una descarga adicional inmediata
• trabajos de montaje y mantenimiento en la cisterna de descarga empotrada sin herramientas
• entrada de agua posterior o superior central
• tapa para montaje para orificio de servicio que protege de humedad y suciedad
• tapa para montaje para orificio de servicio con posibilidad de acortamiento
• equipado con un protector de tuberías para la tubería de suministro para conectar los inodoros con ducha Geberit AquaClean
• con posibilidad de fijación para el suministro de electricidad

Datos técnicos

• presión al caudal: 10-1000 kPa
• temperatura máxima del agua: 25 °C
• volumen de descarga, ajuste de fábrica: 6 y 3 l
• volumen de descarga grande, rango de ajuste: 4,5 / 6 / 7,5 l
• volumen de descarga pequeño, rango de ajuste: 3-4 l

Incluye

• entrada de agua R 1/2", apto para MF, con válvula angular integrada y rueda de control manual
• tapa para montaje para orificio de servicio
• conjunto de conexión para inodoro, ø 90 mm
• codo de conexión de 90° de PE-HD, ø 90 mm
• reductor de PE-HD, ø 90 / 110 mm
• 2 tapones de protección
• 2 barras roscadas M12
• material de fijación
